Динамометр

Как правильно выбрать динамометр?

Динамометрами измеряют кистевой мышечный тонус у детей и взрослых с целью определения общей работоспособности и силы человека, а также для отслеживания в динамике процесса восстановления после перенесенных травм, в процессе подготовки спортсменов, для проведения динамометрии во время диспансеризации населения. Современные приборы показывают силу в деканьютонах (даН). Эта единица является аналогом килограмм-силы (кгс).

Принцип работы динамометра

Работа динамометра основывается на законе физике, согласно которому деформация, возникающая в пружине или ином упругом теле, прямо пропорциональна приложенному к телу усилию (напряжению). Данный закон носит имя Гука – английского учёного, жившего в 17 веке.

Закон Гука говорит о том, что в ответ на деформацию какого-либо тела появляется сила, стремящаяся вернуть начальную форму и исходный размер данного тела. Она называется силой упругости.

Простейший динамометр представляет собой совокупность двух устройств – силового и отсчетного!

Усилие, которое прикладывается к прибору, является деформацией его силового звена. Посредством электрического сигнала (либо механического) деформация передается на отсчётное звено, которое может быть цифровым либо аналоговым.

Единицей измерения прибора является ньютон (Н) – международная единица измерения силы.

Если весы показывают массу тела человека, то по показаниям динамометра можно судить о силе, которую человек прикладывает, деформируя приборную пружину.

Современный прибор для динамометрии — это контрольно-измерительное устройство, которое широко используют в медицине для замера у людей силы растяжения или сжатия, измеряемой в ньютонах, а также момента силы в килограмм-силах.

Конструкция устройства позволяет человеку совершенно самостоятельно измерить свою мышечную силу!

Основные виды динамометров в медицине

Первые динамометрические устройства, представлявшие собой пружинные механизмы, были созданы в середине 18 века. Пружина в них под воздействием груза растягивалась на определенную длину.

Деления на шкале, показывающие удлинение пружины, соответствовали массе груза. Спустя некоторое время был изобретен циферблатный прибор с круглой пружиной замкнутого контура.

После устройств с механизмами растяжения были изобретены конструкции, работающие при нажиме.

Сегодня существуют динамометры следующих типов:

• Механические.
• Гидравлические.
• Электронные.

Приборы с механическим принципом действия бывают:

Встречаются модели динамометрических приборов, в которых задействованы сразу два вида силовых устройств!

В медицинской практике чаще всего используются следующие виды приборов:

1. Механический пружинный. Усилие в нём передается сжимающейся или растягивающейся пружине. Значение силы упругости при этом строго пропорционально величине деформирующего воздействия. Пружинный принцип работы применен в простейшем безмене.
2. Механический рычажный. Деформирующее усилие передается в данном приборе с помощью рычага. Показания динамометра регистрируют величину деформации. На таком алгоритме действия основана работа автомобильного динамометрического ключа. Точность показаний обоих механических устройств зависит от температуры окружающей среды.
3. Гидравлический. Под воздействием измеряемой прибором силы жидкость выдавливается из гидроцилиндра. Затем она проходит по трубке и поступает на записывающий датчик, регистрирующий точное её количество. Данный прибор точнее своих механических собратьев, но гораздо сложнее в изготовлении. Достоверность показаний тут напрямую зависит от точности дозирования жидкости и от качества герметичности.
4. Электронный. В нём поступающее на датчик деформирующее усилие преобразуется в электрический сигнал. Кроме того, в приборе имеется ещё один датчик. Он усиливает сигнал, поступающий на первый датчик, и фиксирует его в памяти устройства.

В электронных конструкциях применяются типы индуктивных, пьезоэлектрических и других датчиков. В процессе деформации датчика сопротивление возрастает — как следствие, меняются токи. В результате, сила давления на датчик оказывается прямо пропорциональной силе передаваемого прибором электрического сигнала.

Электрический динамометр – это высокоточный, небольшой по габаритам и лёгкий по весу прибор!

Динамометр

В различных сферах практической деятельности людям приходится сталкиваться с ситуацией, когда возникает необходимость измерения значения той силы, с которой одно физическое тело действует на другое. Для этой цели используется прибор, именуемый динамометром. Его название происходит от греческих слов «динамис» («сила») и «метрео» («измеряю»).

Основными узлами динамометров являются силовые звенья, представляющие собой упругие элементы, и отсчетные устройства. Измеряемое усилие вызывает в силовом звене деформацию, а она или при помощи специальной передачи, или непосредственно транслируется на отсчетное устройство.

Что касается принципа действия, то согласно этому критерию все динамометры подразделяются на следующие типы:

• Механические (рычажные или пружинные)
• Гидравлические
• Электронные

Некоторые модели современных динамометров устроены таким образом, что используют два из перечисленных выше принципов.

Механический динамометр

Механические динамометры бывают или пружинными, или рычажными. Пружинный устроен таким образом, что в нем или сила, или момент силы транслируется на пружину, которая в зависимости от направления вектора приложения растягивается или сжимается.

Согласно законам физики, величина деформации пружины является пропорциональной величине воздействующей на нее силы, и именно она и подлежит регистрации.

В динамометре рычажном под воздействием прилагаемой силы происходит деформация рычага, и регистрируется именно она.

Гидравлический динамометр

Принцип действия этого измерительного прибора основывается на том, что происходит фиксация количества вытесняемой из цилиндра жидкости, и этот показатель затем преобразуется в показатель измеряемой силы.

Электрический динамометр

Суть работы электрического динамометра состоит в том, что при воздействии некоей силы деформируется датчик который имеет свойства преобразовать саму деформацию в электрический сигнал.

Его воспринимает, записывает и обрабатывает специальное устройство.

Итоговый показатель формируется на основании того принципа, что величина деформации датчика прямо пропорциональна силе электрического сигнала.

Применение динамометров

На практике динамометры применяются не только для того, чтобы с их помощью измерять силу тяжести, но и для того, чтобы определять значения других сил (трения, упругости и т.п.).

К примеру, сейчас эти приборы применяют для того, чтобы измерять силу различных мышечных групп человека. Одной из разновидностей такого рода устройств являются, к примеру, силометры.

С их помощью измеряется мускульная сила руки при сжатии ее в кулак.

Динамометры находят широкое применение и тогда, когда необходимо измерять такие показатели, как тяговые усилия локомотивов, тягачей, тракторов, речных, морских буксиров и прочей техники подобного назначения.

Для этого применяются специализированные тяговые динамометры.

Их главной отличительной особенностью является то, что с их помощью можно измерять такие тяговые усилия, которые составляют до нескольких десятков тысяч ньютонов.

Если говорить о применении динамометров в повседневной жизни, то эти приборы используются для того, чтобы измерять силу сжатия створок различных закрывающихся в автоматическом режиме устройств (например, дверей вагонов метро, грузовых и пассажирских лифтов, гаражных ворот и т.п.). Необходимо особо отметить, что применение таких систем с использованием динамометров предполагает точную их юстировку и своевременное, тщательное техническое обслуживание.

Сила и единицы ее измерения

В физике то усилие, с которым одно тело действует на другое, называется силой. Она является не скалярной, а векторной величиной. Ее принято обозначать латинской буквой F, а что касается ее единицы, то используется буква H в честь знаменитейшего английского физика Исаака Ньютона.

Кроме того, на практике широко распространено использование дольных единиц силы, таких, как:

• Микроньютон 1 мкН = 0.000001 Н
• Миллиньютон 1 мН = 0.001 Н
• Килоньютон 1 кН = 1000 Н
• Меганьютон 1 МН = 1000000 Н

Под одним ньютоном (1 Н) понимается сила, при воздействии которой на тело массой 1 кг скорость его движения изменяется ежесекундно на 1 м/с.

Эксперименты показывают, что та сила тяжести, которая действует на тело, имеющее массу 102 грамма и расположенное вблизи поверхности Земли, равняется 1Н.

Разновидности контрольно-измерительных устройств

Как мы уже говорили, с помощью динамометра можно проводить замеры людской силы. При этом эта техника бывает следующих видов:

Механические аппараты. Каждый из них может быть как рычажным, так и пружинным. Некоторые приборы состоят из двух измерительных устройств. Пружина динамометра является именно тем элементом, через который и передается усилие путем сжатия или растягивания

Важно заметить, что показатель упругой деформации при этом абсолютно пропорционален силе воздействия. Что касается рычажного динамометра, то он работает благодаря деформации данного элемента за счет силы человека, которая, кстати, обязательно регистрируется

Самым простейшим аппаратом пружинного класса, работающим на растяжение, является конструкция, широко известная в народе, как «безмен». Это часто используемый инструмент среди механиков и автомобилистов, под названием динамометрический ключ.
Гидравлический. Данный аппарат работает по принципу вымещения жидкости из специального цилиндра давлением измеряемой силы. Когда она испытывает вытеснение, то протекает к записывающему звену по особой трубке, где ее объем регистрируется. Гидродинамометры, хотя и гораздо более точные в своей работе, нежели механические аналоги, но вместе с тем более сложные в изготовлении. Это проявляется в том, что даже малейшая разгерметизация или же неправильная дозировка жидкости непременно приведет к нарушению точности прибора в целом.

Классификация

Мы изучили в целом, что такое динамометр в зависимости от назначения? Он может быть образцовым и медицинским.

Первые является эталонными приборами, основное предназначение которых заключается в измерении сил сжатия и растяжения статического характера во время ремонта и проверки рабочих стендов, а также испытательных машин. По своей конструкции эти динамометры состоят из тензодатчика силы, который сопряжен с цифровым измерителем.

Зачастую образцовые аппараты очень мало зависят от температуры и влажности окружающей среды, укомплектованы средствами самодиагностики и автоматической компенсацией искажения от воздействия с боков. Приборы долговечны, с малыми габаритами и отличаются высокой точностью. Образцовые динамометры имеют цифровые индикаторы. У них очень удобный для пользователей интерфейс и есть возможность подсоединиться к персональному компьютеру.

Особое внимание уделим медицинским динамометрам. Благодаря им можно определить показатели силы, выносливости, уровня работоспособности человека

Эти аппараты дают отличную возможность диагностировать состояние мышечной системы пациентов и отслеживать их восстановление после различных травм.

Динамометр в повседневной жизни

Зачем нужен прибор для измерения силы в повседневной жизни? У многих людей есть устройство, как весы, напольные или кухонные, или даже безмен. Эти приборы работают по тому же принципу. А зачастую можно встретить и такое название «весы динамометрические». Такие весы используются для взвешивания больших и тяжелых грузов с помощью кранов.

Динамометр нашел широкое применение в спортивной медицине и физиологии. С помощью кистевого динамометра измеряется сила мышц, сгибающих пальцы кистей рук, что используется для оценки функций рук здорового человека или восстанавливающегося после травм. Становой динамометр позволяет оценить общую физическую подготовку человека. Исследования физического состояния применяются в неврологии при диагностике заболеваний, сопровождающихся мышечной слабостью.

Принципы работы динамометра используются для измерения сил сжатия автоматических систем: или автоматические двери в супермаркете, автомобильные электростеклоподъемники, створки ворот. Если данный параметр настроен неправильно, то это может повлечь вред здоровью или нанести материальный ущерб. Поэтому были разработаны и строго применяются технические нормы, определяющие максимальную силу сжатия закрывающих автоматических систем.

Многим автомобилистам известен такой инструмент, как динамометрический ключ. Динамометрическая система такого ключа позволяет с ювелирной точностью закрутить гайку так, чтобы не повредить резьбу и при этом она не раскрутилась в самый неподходящий момент.

По назначению динамометры делятся на образцовые и рабочие. Образцовые динамометры различаются по степени точности (I, II, III степени). Они применяются для оценки точности и градуировки рабочих динамометров, а также для контроля усилия машин, проверяющих механические свойства изделий и материалов. Рабочие динамометры применяются для измерения тяговых усилий крупной техники, такой как тракторы, тягачи, буксиры.

Динамометром принято называть контрольно-измерительное устройство (прибор), который используется для измерения силы сжатия либо растяжения (в декаНьютонах), а также момента силы, измеряемого в килограммах силы.

Данные приборы существенно отличаются друг от друга по таким параметрам, как:

• функциональная принадлежность;
• предназначение;
• конструкция силового звена изделия.

Этим обусловлено то, что значение измеряемого усилия, в зависимости от модели, может лежать в диапазоне: сотая доля Н – десятки тысяч КН. Очень распространенным устройством является .

Устройство классического динамометра состоит всего из двух элементов: отсчётного и силового устройства. В процессе выполнения замера измеряемое усилие деформирует силовое звено. Значение деформации посредством электрического сигнала (вариант – путём механической его передачи) поступает на цифровое (в первом случае) или аналоговое (во втором) отсчётное устройство.

В зависимости от типа применяемого силового устройства и реализованного принципа его действия, динамометры подразделяют на:

1. Гидравлические.
2. Механические:
   • пружинные;
   • рычажные.

Классификация динамометров

Наиболее известным считается разделение данных конструкций в зависимости от принципа их работы. Выделяют три вида: механические, электронные и гидравлические.

• Механические. На сегодняшний день этот вариант является наиболее популярным. К его неоспоримым достоинствам можно отнести простоту в изготовлении устройства и долговечность эксплуатации изделия. Недостатком механической модели является ее зависимость от погодных и других условий. Этот класс силомеров можно разделить на два типа: рычажные и пружинные. Они работают по следующему принципу: направление силы оказывается на пружину (или рычаг), в результате чего происходит ее сжатие или растягивание. Первый тип дает более точные показатели.
• Электронные. Если сравнивать их с предыдущим видом, то они считаются сравнительно новой вариацией динамометра. Работа этого прибора основывается на датчике, задачей которого является преобразование деформации в сигнал и его передача на следующий элемент, который фиксирует эту информацию. Электронный вариант способен показывать точные результаты при любых условиях и изменениях в окружающей среде. В этом и заключается его преимущество.
• Гидравлические. Устройства данного вида незаменимы при контакте с жидкостями. В данном случае они измеряют силу, которая выталкивает жидкость из сосуда. К недостаткам гидравлического прибора относят его сложную конструкцию и подверженность внешним условиям.

Кистевая динамометрия

Многие годы пытаетесь вылечить СУСТАВЫ?

Глава Института лечения суставов: «Вы будете поражены, насколько просто можно вылечить суставы принимая каждый день средство за 147 рублей…

Кистевая динамометрия – измерение силы мышц-сгибателей пальцев. Динамометрия кисти выглядит как одномоментное максимальное воздействие на прибор мышечных волокон. При разогнутом предплечье исследуемый сжимает ручной динамометр одной кистью. Исследование проводится для обеих конечностей, после чего производится сравнение полученных данных. При помощи реверсивного прибора проводят исследование также для разгибателей предплечья, сгибателей бедра и голени.

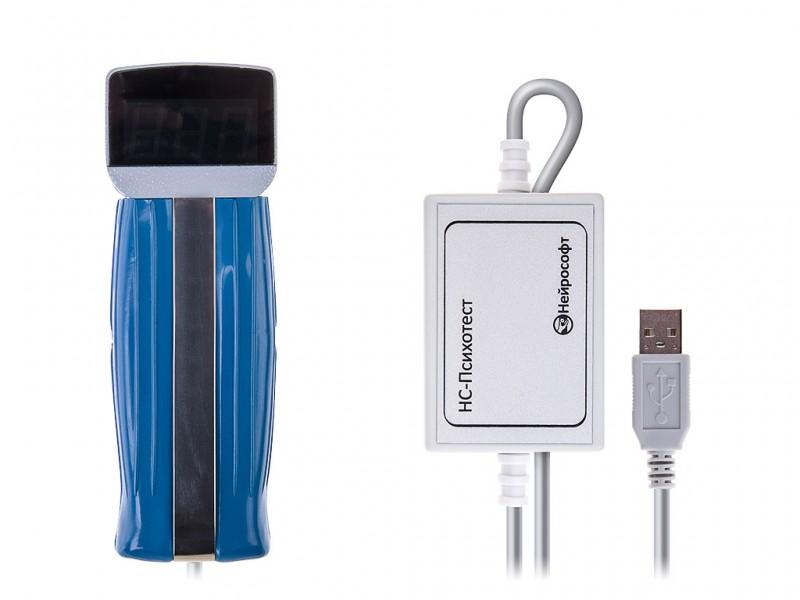

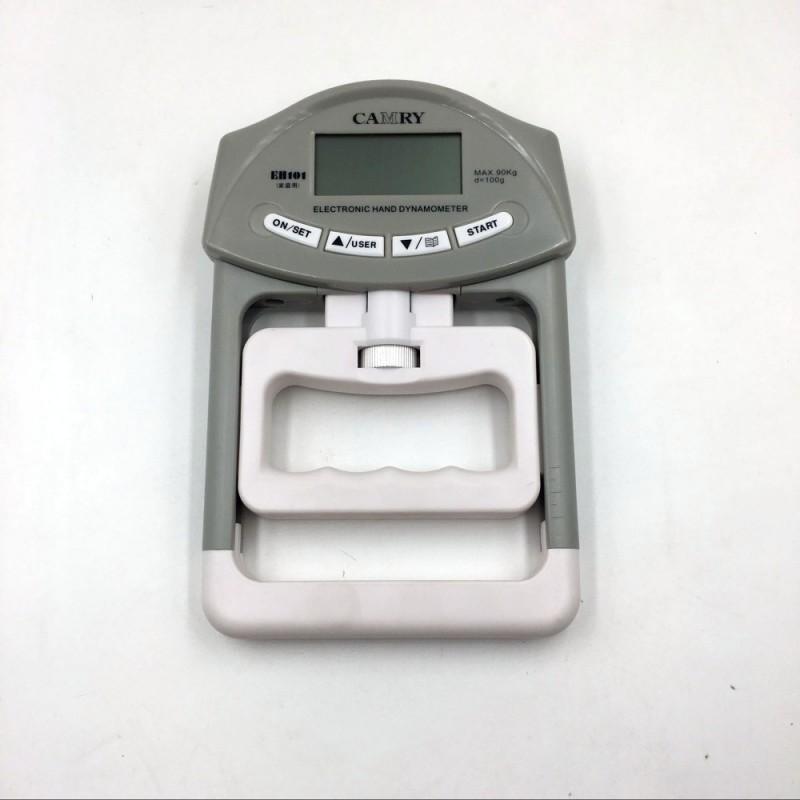

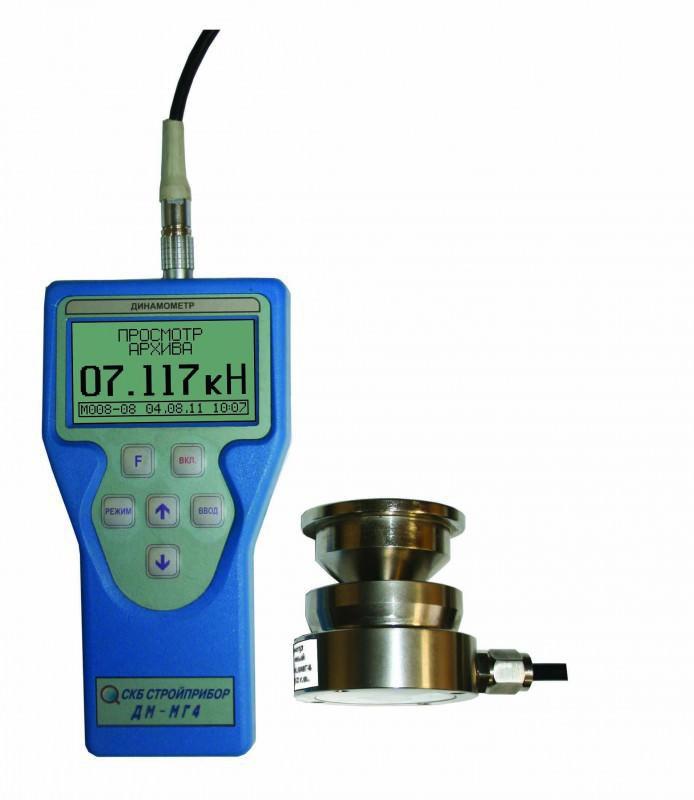

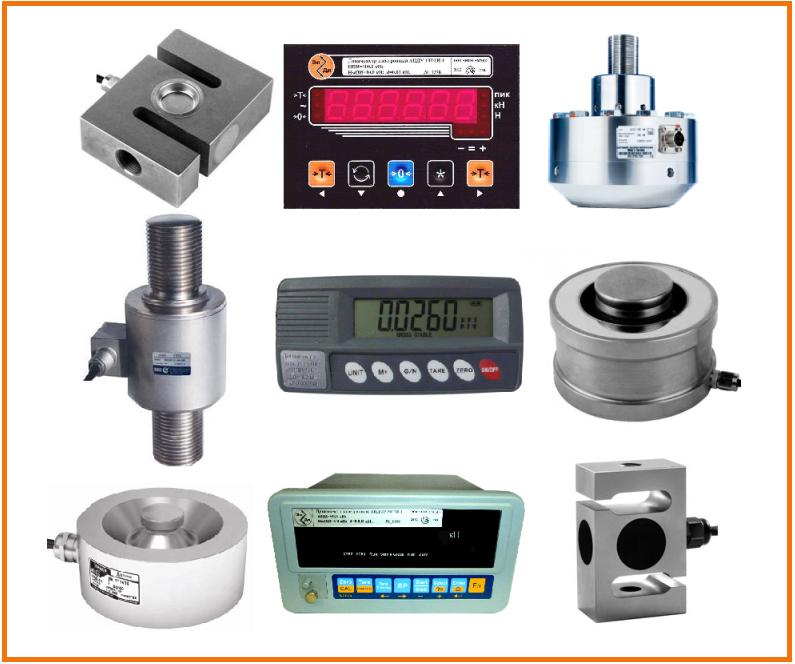

Фото электронных динамометров

Также рекомендуем просмотреть:

• Как выбрать лучшие токовые клещи
• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Особенности работы динамометра сжатия-разжатия

В наибольшей степени в практике задействуется тензорезисторный вид электродинамометров. Они обладают высоким показателем собственной частотой, равной нескольким килогерцам и позволяют производить динамические и статистические замеры.

Первый тип измерений дает оценку нормативных значений и законов, которые лежат в основе процессов физического характера, происходящих в объекте. Статические измерения позволяют определить возможность фиксации физической величины непосредственно в ходе измерений.

Динамометр тензорезисторного типа конструктивно включает элемент с высокой степенью упругости, а также ряд решеток тензорезисторного вида.

Воздействующая на устройство нагрузка приводит к их деформации. Это обусловливает разбалансировку токов моста сопротивления, в связи с чем генерируется сигнал. Он записывается на специальной шкале вторичного прибора. Данная шкала имеет градацию в силовых единицах, что позволяет определить динамометром силу сжатия.

Технические характеристики

К динамометру подвешен груз – многие так себе представляют функциональность этого аппарата. Однако на практике в большинстве случаев этот прибор работает благодаря силе рук человека. Наиболее часто используются динамометры серии ДК. В числе их основных параметров значатся:

• Диапазон измерений – от 3 до 140 даН.
• Предел допустимой погрешности – от 0,75 до 4 даН.
• Цена деления прибора – от 0,5 до 2 даН.
• Масса – от 170 до 250 грамм.

Что касается электронных кистевых экземпляров, то их характеристики таковы:

• Максимальный предел измерений – до 120 даН.
• Минимальный предел измерений – 2 даН.
• Дискретность измерений – 0,5 даН.
• Время отключения прибора в случае отсутствия эксплуатации – через 1 минуту.
• Автономная установка нуля – есть.
• Температура эксплуатации – от +10 до +35 градусов по Цельсию.

Становые динамометры производятся со следующими показателями:

• Предел измерений – до 500 даН.
• Цены шкалы – от 2 до 5 даН.

Примечательно, что эти приборы позволяют на ранней стадии диагностировать у детей и подростков проблемы с позвоночником и осанкой.

Сфера применения

Динамометр представляет собой приспособление, которое используется в процессе измерения силовых параметров в различных агрегатах и механизмах. С высокой точностью производится измерение динамометром, например, силы резания. Затеряется также сила тяги и даже момента крутящего типа.

Замеры производятся, как правило, нескольких параметров одновременно – от 1 до 3. Это фактор ложится в основу классификации устройств – однокомпонентный, двухкомпонентный и трехкомпонентный типы.

Конструкции данных приспособлений достаточно схожи, хотя по внешнему виду они могут и различаться, что видно на фото динамометров. В построении изделий предусмотрен специальный резец, работа которого синхронизирована с механизмом, ответственным за распределение силы резки на отдельные составляющие.

Если вас интересует вопрос, какие есть динамометры, то целесообразно выделить такие их виды:

• индукционные;
• пьезоэлектрические;
• конденсаторные;
• устройства, использующие проволочные датчики сопротивления.

Виды динамометров

В основе конструкции любого динамометра лежат силовая и отсчетная составляющие. Прикладывая усилие для деформации силовой части, человек может видеть на отсчетном устройстве результат, измеряемый в международных единицах измерения силы – Ньютонах (Н).

Среди наиболее часто используемых динамометров по силовым составляющим различают:

• механический пружинный (силовая составляющая – пружина);
• механический рычажный (усилие передается с помощью рычага);
• гидравлический (сила измеряется количеством выдавленной из гидроцилиндра жидкости);
• электронный (система датчиков, фиксирующая преобразованную в электрический сигнал силу).

Результаты, полученные с помощью механических версий измерительного прибора, могут быть неточными и колеблются в зависимости от температуры. Это одни из первых версий устройств, которые практически не изменились после многочисленных модернизаций.

Электрический динамометр – наиболее совершенный, компактный и точный современный измерительный прибор.

Вариативность зависит от типа датчика, но принцип работы у всех моделей один и тот же: приложенное усилие деформирует датчик, провоцируя тем самым повышение его сопротивления. Меняется ток – меняются показания, снимаемые считывающей их составляющей.

По назначению различают динамометры:

Ручной или кистевой – предназначен для измерения силы пальцев рук. Встречаются механические и электронные варианты.
